故障现象：一台康佳LED32F3200CE型液晶电视（主板型号为35017303)，开机后背光不亮。
检修处理：拆机检查，上电测量恒流板输出的LED+电压【测试点为滤波电容C753(22μF/250V)两端】,待机时(红灯亮)为58V，二次开机后为96V(明显低于正常值150V)。用LED灯条测试仪测量两组灯条的工作电压68V，判断灯条正常。故障原因应是恒流板上的升压电路未工作。

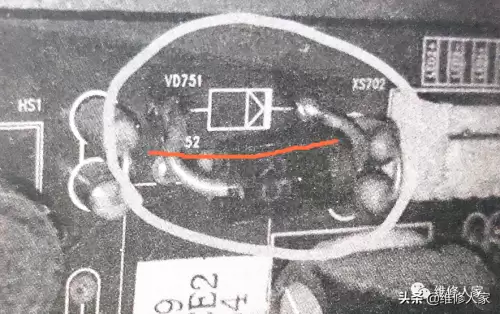

检查由VD751、N701、V701、L701和L702组成的恒流电路，发现二极管 VD751已击穿。如下图所示。
VD51的原型号是SB2200(最大区间电流为2A，耐压为200V)，换用SB5200 型二极管(5A/200V)后开机，背光点亮，此时测量C753两端电压已升到150V。接入信号，声音、图像都正常。

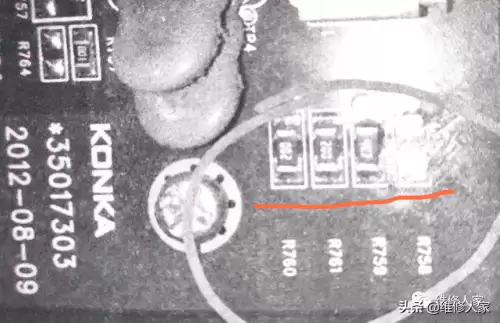

考虑到LED背光灯条易损坏，为延长灯条的使用寿命，决定降低灯条工作电流。该机的背光电流调节电路由R760(20Ω)，R761(10Ω)、R759(4.7Ω)、R758(4.7Ω)并联组成。如下图所示。
经过实验，拆下R758后，灯条电流减少了100mA，且图像亮度无明显下降。
